Escáner eviXscan 3D Heavy Duty Quadro 3D 4 camaras

El primer escáner 3D que está listo para escanear en 3D en casi todas las condiciones

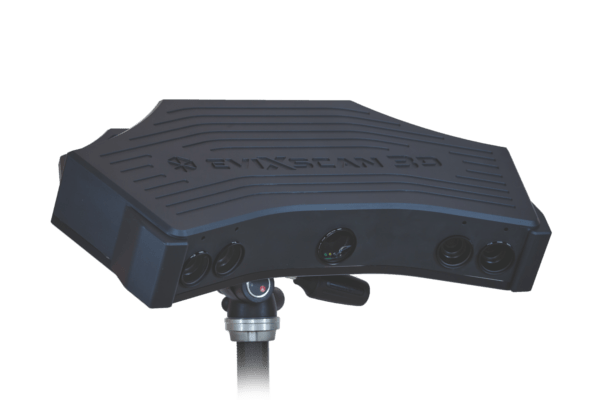

Escaner 3D 3D-Heavy-Duty-Quadro con cuatro camaras
Escaner 3D 3D-Heavy-Duty-Quadro con cuatro cámaras

Escaneo 3D preciso de objetos medianos a grandes en condiciones difíciles

Visión de conjunto

• precisión certificada según las recomendaciones VDI / VDE
• cuatro cámaras de 5Mpix
• dos rangos de escaneo en una unidad
• dispositivo a prueba de polvo (IP62)
• dedicado para industrias y todo tipo de líneas de producción
• perfecto para: control de calidad, ingeniería inversa y creación rápida de prototipos

Primer escáner 3D listo para escanear en casi todas las condiciones. Con este dispositivo, es posible escanear en 3D en exteriores o en condiciones difíciles. Gracias a 2 rangos de escaneo cambiables, le permite escanear objetos medianos a grandes. Gracias a sus 4 cámaras de 5Mpix, este escáner es un dispositivo altamente versátil y profesional. Heavy Duty Quadro es una solución 3D ideal para escanear proveedores de servicios y compañías que diseñan y producen elementos que requieren control de calidad, ingeniería inversa y creación rápida de prototipos.

ESCÁNER EVIXSCAN 3D HEAVY DUTY 3D QUE
ROMPE TODOS LOS LÍMITES


Este escáner 3D se puede utilizar en todas partes: en minas subterráneas, ferreterías, líneas de producción, etc.,
incluso en su empresa.

ESCÁNER EVIXSCAN 3D HEAVY DUTY 3D QUE
ROMPE TODOS LOS LÍMITES


EJEMPLOS DE APLICACIONES

• medición de objetos de difícil acceso
• captura de la forma de los objetos al aire libre
• medición de elementos deformados / soldados y comparación con el modelo CAD
• control de calidad de piezas de hierro fundido
• medición de componentes prensados
• control de objetos difíciles de medir

Ventajas del escáner eviXscan Heavy Duty Quadro 3D

Precisión, fuerza y ​​confort.

  • Lentes y cámaras de alta calidad.
  • Precisión certificada según VDI / VDE 2634 Parte 2, 4.1 Ps
  • Alta estabilidad mecánica mediante el uso de fibra de carbono en la construcción del sistema óptico.
  • Fuente de luz LED de alta potencia con 3 colores para elegir
  • Dos rangos de escaneo en una unidad
  • Sistema de escaneo 3D completo en una práctica funda móvil
  • Alta resistencia al polvo y a la humedad.
  • Bajo consumo de energía
  • Posibilidad de calibración por parte del usuario final.
  • Compensación de temperatura

Software

  • Software intuitivo eviXscan en dos idiomas, inglés y polaco
  • Exportar resultados a los formatos más populares (stl, ply, obj, asc, bin)
  • Software para editar nubes de puntos y mallas
  • Mejoras y actualizaciones de software.

Apoyo

  • Entrenamiento para 2 operadores incluido en el precio del escáner
  • Soporte técnico
  • 24 meses de garantia

Diseño innovador del escáner eviXscan Heavy Duty Quadro 3D

Caja

Fabricado en aluminio oxidado, resistente a las condiciones ambientales cambiantes (IP62, IP67 opcional).

Escaneo simultáneo con dos cámaras

El uso de dos cámaras acelera el proceso de escaneo y garantiza una alta precisión.

Sistema de enfriamiento innovador

El sistema automático de regulación térmica de múltiples fuentes permite que el dispositivo funcione en entornos hostiles y garantiza la repetibilidad de los resultados.

Tres colores claros

Tres fuentes de luz estructural LED de alta potencia de diferentes colores (azul, rojo y verde) hacen que el dispositivo funcione incluso en las condiciones de iluminación más difíciles.

Dos rangos de escaneo

La posibilidad de escanear utilizando dos rangos (ancho y estrecho) permite escanear con precisión objetos pequeños y complejos, así como elementos más grandes.

Áreas de las aplicaciones de escáneres eviXscan 3D

Ingeniería inversa

La malla triangular imita la superficie permitiendo crear un modelo CAD del objeto. Esto permite el desarrollo de documentación técnica del elemento escaneado. El modelo CAD surgido puede usarse para la producción de un sustituto o como punto de partida para el diseño de piezas nuevas.

Inspección

El producto escaneado se compara con el modelo CAD de referencia mediante la creación de un mapa de desviaciones de color. Permite la verificación precisa del dibujo ejecutivo y las mediciones de elementos difíciles de medir con otros métodos.

Creación rápida de prototipos

La producción más rápida y económica de prototipos es hoy en día uno de los factores más importantes para obtener ventaja sobre la competencia. El escáner 3D preciso, como eviXscan 3D Heavy Duty, es un enlace esencial en la creación rápida de prototipos de procesos.

Creando visualización

Creación de visualización precisa de objetos con formas omplejas. Cuando decida invertir, obtendrá un equipo avanzado de alta gama y acceso a nuestros conocimientos y experiencia acumulados de los ingenieros de Evatronix SA, los creadores de una solución de escaneo completa

Dos rangos de escaneo en una unidad.

La capacidad de escanear en dos rangos (estrecho y ancho) hace que el escáner Heavy Duty sea un dispositivo versátil, que escanea objetos de diferentes tamaños y niveles de complejidad.

RANGO DE ESCANEO ESTRECHO

En el rango estrecho, las cámaras se montan más cerca unas de otras, por lo que puede escanear en el espacio de medición de 210 x 145 x 90 mm , logrando la mayor precisión y densidad de los puntos. Se recomienda utilizar este rango para escanear elementos de formas complicadas.

AMPLIO RANGO DE ESCANEO

En el rango estrecho, las cámaras se montan más cerca unas de otras, por lo que puede escanear en el espacio de medición de 370 x 265 x 150 mm , logrando la mayor precisión y densidad de los puntos. Se recomienda utilizar este rango para escanear elementos de formas complicadas.

Especificación técnica

Especificación técnicaeviXscan 3D Heavy Duty Quadro
Tipo de fuente de luzLED R / G / B
Número y tipo de cámaras.4 x 5Mpix
Precisión de escaneo según
DE VDI / VDE2634 Parte 2, 4.1 Ps
desde 0.013 mm
Tiempo de escaneo5 segundos
Rango de mediciónExterior
370 mm x 265 mm x 150 mm
Interior
210 mm x 145 mm x 90 mm
Densidad de puntos50 pt / mm 2
161 pt / mm 2
Conexión de computadoraUSB 3.0 + HDMI
Formatos de exportaciónstl, pliegue, obj, asc, bin
Requisitos de hardwareWindows 7 (64 bits), 16 GB de RAM, CPU i5
SoftwareeviXscan, evixscan 3D Suite
Dimensiones [mm]
Escáner520 x 280 x 95
Escáner sobre trípode1000 x 1000 x 1000
Peso [kg]
Escáner7
Temperatura
Temperatura ambiente de funcionamientode + 10 ° C a + 30 ° C
Temperatura de almacenamientode -20 ° C a + 40 ° C
Eléctrico
Entrada de CA110 / 230V, 2.5A, 50 / 60Hz
Calificación de protección internacionalIP62
El consumo de energía50W

Áreas de uso:

Control de calidad
Ingeniería inversa Creación
rápida de prototipos

Aplicaciones Típicas:

Industrias pesadas
Fabricación de herramientas Fabricación de
moldes
Investigación y desarrollo Departamento de
mantenimiento de departamentos
