¿Que es un palapador de contacto? o ¿Que es un touch trigger?

Las sondas de disparo miden puntos discretos …

  • Una sonda de activación se encuentra en uno de dos estados:
    • Reposo cuando el lápiz óptico no está en contacto con la pieza.
    • Activado cuando el lápiz toca la pieza
  • Se genera una señal de activación cuando la sonda cambia de reposo a activado.
  • La señal bloquea la posición de la máquina para registrar la ubicación de la superficie.
  • La geometría de la entidad se calcula a partir de un mejor ajuste de puntos de superficie discretos.
¿Que es un palapador de contacto? o ¿Que es un touch trigger?

Robusto y resistente a choques

Un diseño robusto y mecanismo simple con protección contra choques
El soporte cinemático magnético permite que el módulo de la aguja se separe cuando encuentra un exceso de movimiento.

¿Que es un palapador de contacto? o ¿Que es un touch trigger?

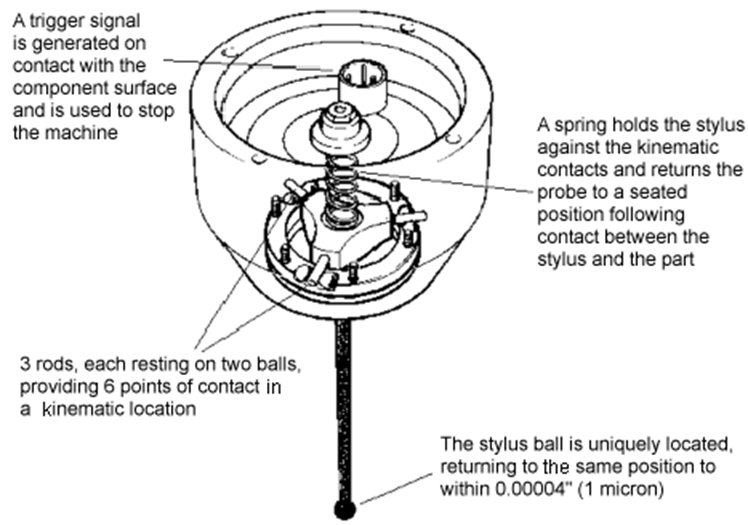

• Sonda en posición reposo.
• La aguja hace contacto con el componente.
• Fuerza de contacto resistida por fuerza reactiva en el mecanismo de la sonda, lo que da como resultado la flexión de la punta.
• El conjunto de la punta gira alrededor de los contactos cinemáticos, lo que hace que uno o dos contactos se separen.
• Disparador generado antes de que los contactos se separen.
• La máquina retrocede la superficie y la sonda se vuelve a colocar.

Conmutación eléctrica
circuito eléctrico a través de contactos

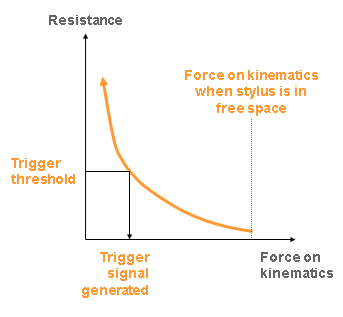

resistencia medida
los parches de contacto se reducen de tamaño a medida que aumentan las fuerzas del lápiz.

¿Que es un palapador de contacto? o ¿Que es un touch trigger?
¿Que es un palapador de contacto? o ¿Que es un touch trigger?

Pre-recorrido
• La punta se dobla bajo cargas de contacto antes de que se alcance el umbral de activación.

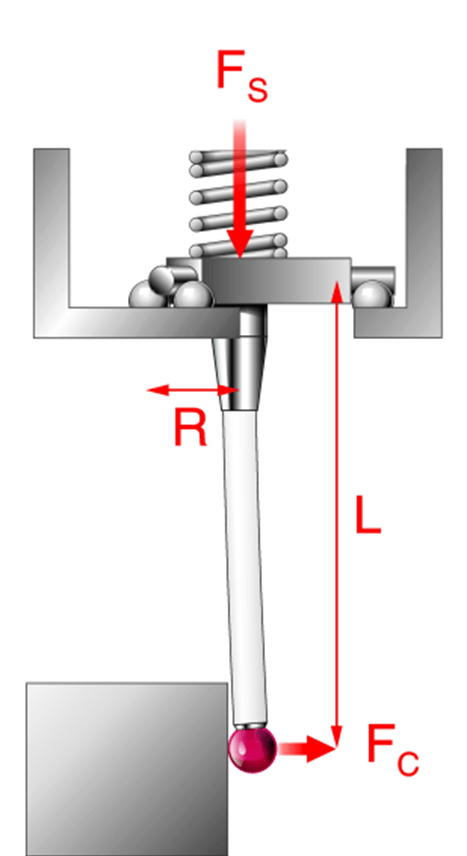

• El recorrido previo depende de FC y L
• El disparador genera una distancia corta después de que la punta toca la pieza por primera vez.

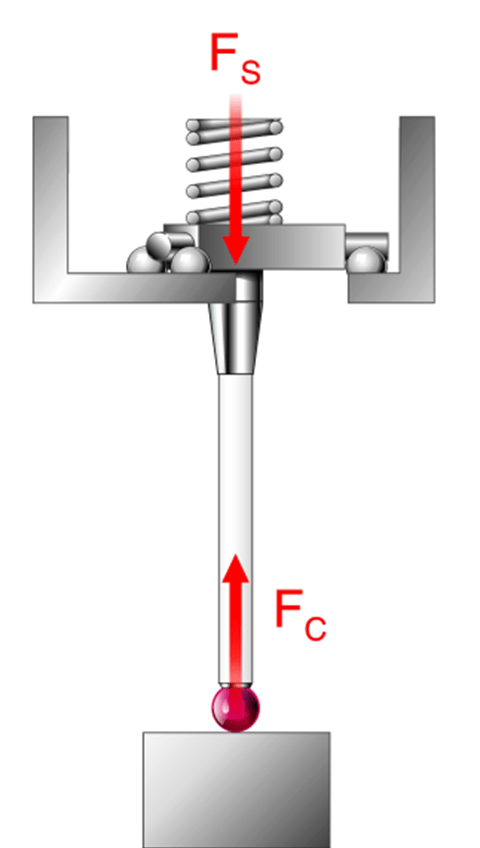

FC x L = FS x R
L and FS are constant
\FC is proportional to R

Pre-recorrido varia: «lobing»

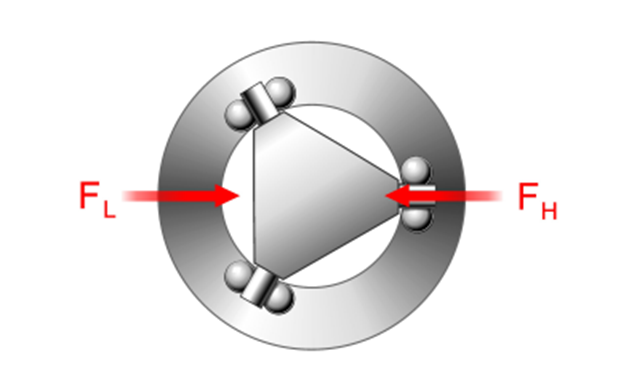

La fuerza del gatillo depende de la dirección de palpación, ya que el punto de pivote varía
FC es proporcional a R. Por lo tanto, el pre-recorrido varía alrededor del plano XY

Pre-travel variation – ‘lobing’

Pre-recorrido varia: «lobing» 2
La fuerza de disparo en la dirección Z es mayor que en el plano XY.
-sin ventaja mecánica sobre el resorte
-FC = FS
Las sondas resistivas cinemáticas exhiben una variación 3D (XYZ) previa al recorrido.
-Combinación de efectos de disparo Z y XY
-Bajo XYZ PTV útil para la inspección de piezas contorneadas.

¿Que es un palapador de contacto? o ¿Que es un touch trigger?

Referencias:

Renishaw presentation issue 2: “Renishaw touch-trigger probing technology”
Aberlink: www.aberlink.com / catalogue / work documentation.
Tecnimetal: www.tecnimetalsa.com / catalogue / work documentation.
