Dentro de las mediciones por coordenadas un de los equipos más simples capaces de medir dos dimensiones, se encuentran los proyectores de perfiles. Son equipos que se fabrican desde hace muchos años y que han sufrido un gran cambio gracias a los calculadores geométricos. Gracias a los calculadores geométricos se pueden recoger puntos con coordenadas X e Y y con estos medir figuras geométricas tales como puntos, rectas y círculos. Con estas figuras geométricas podemos relacionarlas o construir tal y como hacen los avanzados software de las máquinas de medición por contacto y así calcular distancias, ángulos, planitudes perpendicualridades,…
Y todo con unos equipos que parten de precios muy ajustados y que según las necesidades se pueden ir incrementando en funcionalidades y obviamente el coste final.

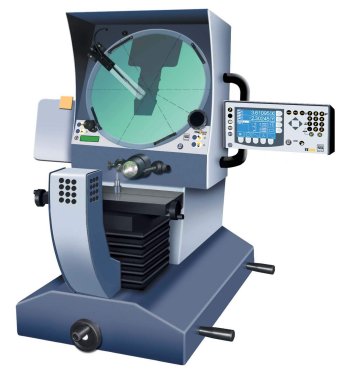

Aquí mostramos el proyector de perfiles de TESA technology con sus características técnicas.
Características principales
Pantalla
El proyector de perfiles TESA-SCOPE 355H está equipado con una pantalla de de 390 mm de diámetro con clips de sujeción rotativos y retícula 60° / 90°.
La visualización digital angular (por rotación de la pantalla) se realiza en modo absoluto o incremental. Su resolución es de 0°.01’.
Objetivos tele-céntricos
El montaje de los objetivos se efectúa por bayoneta. Los diferentes objetivos disponibles son los siguientes:
Objetivo 10x
Objetivo 20x
Objetivo 25x
Objetivo 31,25x
Objetivo 50x
Objetivo 100x
| Objetivos |
10x |
20x |
25x |
31.25x |
50x |
100x |
| Campo de visión |
35 mm |
17.5 mm |
14 mm |
11.2 mm |
7 mm |
3.5 mm |
| Distancia de trabajo(W) |
80 mm |
82 mm |
70 mm |
56 mm |
53 mm |
43 mm |
| Altura máxima (M) |
100 mm |
100 mm |
100 mm |
100 mm |
100 mm |
100 mm |
| Diámetro máximo (D) |
200 mm |
200 mm |
200 mm |
200 mm |
200 mm |
200 mm |
| Longitud del objetivo(C) |
30 mm |
32 mm |
44 mm |
61 mm |
63 mm |
71 mm |
| Longitud máxi. del objeto a medir
(X)=Y-(W+C) |
172 mm |
168 mm |
168 mm |
165 mm |
166 mm |
168 mm |
Mesas de medida
-
Mesa clásica
Superficie 350 x 210 mm (X/Y)
Carrera de medida 200 mm x 100 mm (X/Y)
Resolución de la visualización 0,001 mm
Carga útil 20 kg
Desembragado del eje X (desplazamiento rápido)
-
Mesa grande
Superficie 440 x 282 mm (X/Y)
Carrera de medida 300 mm x 150 mm (X/Y)
Resolución de la visualización 0,001mm
Carga útil 20 kg
Desembragado del eje X (desplazamiento rápido)
Iluminación
Perfil: Lámpara 24 Voltios – 150 Vatios
Refrigeración por ventilador, 24 Vdc
Superficie: Fibras ópticas orientables
Lámpara 24 V – 150 W
Refrigeración por ventilador, 24 Vdc
SAVE LAMP: economizador de energía.
El modo espera de las lámpara se activa tras 5 minutos sin desplazamiento de los ejes A, X e Y.
El modo espera de los ventiladores se activa 1 minuto después de que se apaguen las lámparas.
Alimentación
115 Voltios – 60 Hz
230 Voltios – 50 Hz
