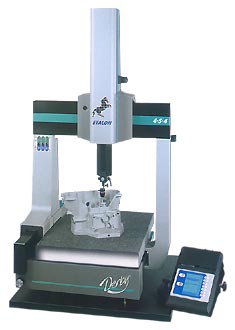

Máquina de medición por coordenadas Etalon Derby TESA technology

Campo de medida:

–       Eje X: 457 mm

–       Eje Y: 508 mm

–       Eje Z: 406 mm

Resolución : 0.001 mm

Precisión: 0.004+0.005 L/1000 mm

Máquina universal para la medición simple y rápida de piezas en el taller. DERBY, un sistema de medida inteligente que reconoce las formas geométricas, calcula sus dimensiones y características.

La máquina de medir Derby es muy sencilla de utilizar y muy fácil de instalar. El nuevo sistema de medida inteligente Derby ETALON simplifica mucho el control dimensional. Derby identifica automáticamente los elementos geométricos, dibuja las formas de la pieza, calcula sus dimensiones, relaciones y características, todo ello mientras el usuario mide.

Palpar punto a punto o “escanear” el elemento

El sistema de medida Derby permite dos métodos de medida: punto a punto o “scanning”.

En el modo punto a punto se toma rápidamente y con precisión un número óptimo de puntos para calcular las dimensiones y características de las formas geométricas.

El modo “scanning” permite captar rápidamente grandes cantidades de datos para evaluar la forma de un elemento además de las informaciones dimensionales. Un programa utilitario para Windows 95 convierte los puntos a formatos estándar CAD tales como DXF e IGES para las aplicaciones de ingeniería inversa.

Sistema electrónico de lectura Derby

El sistema electrónico único de Derby ofrece al usuario la última tecnología en materia de análisis de medida.

La pantalla retroiluminada garantiza una gran claridad en la visualización.

Un microprocesador RISC de 32 bits asegura al usuario un reconocimiento de las formas y un análisis de los datos rápido y transparente. El sistema incluye un puerto paralelo para una impresora opcional y un puerto serie para transmitir los puntos medidos o los resultados a un ordenador.

El sistema ZMouse

El sistema patentado Zmouse evita al operador los movimientos entre la máquina y el panel de control. Permite controlar las funciones del programa directamente con la mano que guía el eje Z. Un aumento apreciable de velocidad para las mediciones, la edición de programas y la ejecución de secuencias de medición.

Construcción todo aluminio

Garantiza una muy buena estabilidad térmica, dimensional, torsional y geométrica.

El análisis por el método de elementos finitos y el análisis modal utilizados en la concepción de la máquina minimizan las deformaciones de la estructura y los efectos tanto de las vibraciones como de las variaciones térmicas del ambiente sobre la precisión de medida.

Nuevo palpador TESASTAR

Nuevo palpador por contacto desarrollado por TESA con fuerza de medida ajustable.

Características y ventajas

–       Compensación volumétrica integrada: garantiza una excelente precisión a largo plazo gracias a su corrección integrada

–       Construcción ligera todo de aluminio: necesita menos fuerza, menos fatiga y permite aceleraciones más importantes al operador. Alcanza el equilibrio térmico 80 a 100 veces más rápido que el acero o el granito. La expansión y contracción lineales mantienen la rectitud y perpendicularidad de la máquina.

–       Movimientos sobre patines aerostáticos para todos los ejes: La Derby utiliza un total de veintiséis patines de aire para un movimiento sin fricción y sin contacto de todos los ejes y una óptima repetibilidad y precisión. (Brown & Sharpe, pionera en materia de tecnología de patines aerostáticos, patentó este sistema hace más de 25 años.)



–       Base de aluminio fundido, equipada de soportes situados en bloques antivibratorios: Esta construcción da a la base de la máquina ligereza y rigidez. Los bloques antivibratorios y el peso de la mesa montada sobre la base eliminan cualquier distorsión geométrica de la máquina.

–       Mesa de granito con once insertos roscados distribuidos uniformemente: Dureza, durabilidad y flexibilidad para permitir medir una gran variedad de piezas.



PROGRAMA DE SUMINISTRO (Accesorios estándar suministrados con la máquina)

ETALON DERBY 454, ref. 39.39000

Máquina:

–       Máquina básica Derby con ajuste fino en los 3 ejes

–       Sistema electrónico

–       Panel de control con monitor monocromo VGA

–       Soporte del panel de control

–       Palpador de contacto TESASTAR compuesto por:

–       Palpador TESASTAR

–       2 contactos de medida Æ2 x 20 mm

–       2 contactos de medida Æ3 x 20 mm

–       1 contacto de medida Æ4 x 20 mm

–       Prolongador de 10 mm

–       Prolongador de 20 mm

–       Cruz de fijación (5 contactos)

–       Llave de apriete de los contactos

–       Porta palpador orientable

–       Cables

–

–       Contacto fijo esférico Æ6.3 x 75 mm

–       ZMouse en el eje Z

–       Esfera de referencia Æ 19.05 mm

–       Sistema de filtrado de aire y de regulación de la presión

–       Juego de fijación de piezas: sistema de fijación escalonada de diferentes longitudes, tornillos M10 de diferentes longitudes, pernos-arandelas M10

–       Pieza de ejercicio

Programa (Software):

–       Software (tarjeta PCMCIA de 2 Mb)

–       Memorización de programas (tarjeta PCMCIA de 2 Mb)

Documentación:

–       Manuales:

. Manual de instalación

 . Manual del software

 . Manual del usuario

 . Manual de inicio

–       Certificados:

. Certificado VDI/VDE (en origen)

 . Certificado de garantía

 . Certificado del palpador TESASTAR
