Sistemas de medición por procesamiento de imágenes TEV2015

abril 2, 2013

Máquina de medida vídeo manual con cámara de alta definición soportada por un potente software. El usuario selecciona la función deseada por medio del ratón. La máquina se utiliza para la medida sin contacto de piezas manufacturadas.

La base y cuello de granito proporciona una alta rigidez y estabilidad necesarias para un sistema de alta precisión aplicado a la inspección dimensional. Así como estabilidad a lo largo de los años al prescindir de los habituales cuellos en aluminio que terminan cediendo con el tiempo.

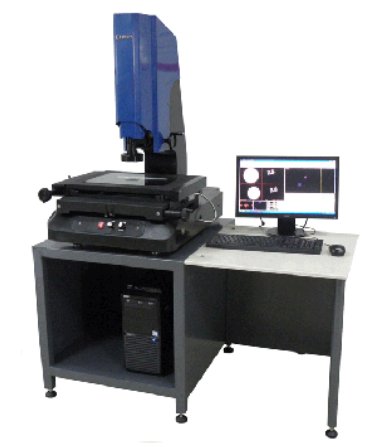

Amplificación de 30-200X que junto a la cámara de alta definición proporciona imágenes claras que posibilitan la medida en superficies complicadas.Maquina de medida por visión TEC-C2015

          Características técnicas:

  • Mesa de coordenadas de X=200 x Y=100 mm Z=150mm con carros precargados sobre monorraíles ultra precisos y desplazamiento rápido.
  • Resolución de medida de 0,001 mm.
  • Repetibilidad 2 micras.
  • Cámara de vídeo color CCD.
  • Lentes de ultra-baja distorsión.
  • Iluminación diascópica por LED verde de intensidad regulable.
  • Iluminación episcópica mediante LED controlados con botones.
  • Iluminación coaxial opcional.
  • Eje Z con sistema de guiado muy próximo
  •       a la óptica.
  • Base y cuello de la maquina con una escuadra de granito que la sustenta. Mejorando la estabilidad y evitando los problemas de dilatación.
  • Campo de medida: X = 200 / Y = 100 / Z = 150 mm.
  • Precisión:………………………………………………………….. 4+(L/150)µm
  • Carga útil: 25 Kg.
  • Alimentación: 230 / 110 V – 50 Hz.
  • Equipada con el Software capaz de exportar los resultados a Word, Excel y DXF

Software de analisis de imagen simple y fácil de utilizar: software al alcance de cualquier usuario que permite medir rápidamente y con precisión un gran número de elementos de forma geométrica, eliminando el error de usuario.

Y además incluye un Paquete de control estadístico.
