En el mundo del control de calidad industrial y la metrología dimensional, la elección del equipo adecuado puede marcar una gran diferencia en la eficiencia, precisión y confiabilidad del proceso de inspección. Cuando se trata de medir piezas complejas o componentes con tolerancias muy ajustadas, surge la pregunta: ¿quizás una máquina de medición por coordenadas (CMM) se adapte más a mi aplicación? Esta interrogante no es menor. Elegir entre métodos de medición tradicionales y una CMM puede tener implicaciones significativas en los resultados del control de calidad, en los costes y en los tiempos de producción.
A lo largo de este artículo, exploraremos qué es exactamente una máquina de medición por coordenadas, en qué situaciones representa una ventaja frente a otras tecnologías y cómo determinar si realmente es la solución ideal para tu empresa. A lo largo del texto, también incluiremos ejemplos concretos de equipos, como las CMMs de Aberlink y los brazos de medición SPACE, que ilustran cómo estas tecnologías pueden aplicarse en la práctica.
¿Qué es una máquina de medición por coordenadas y cómo funciona?
Una máquina de medición por coordenadas, conocida comúnmente como CMM (por sus siglas en inglés, Coordinate Measuring Machine), es un equipo utilizado para capturar las dimensiones físicas de un objeto mediante el uso de una sonda que detecta puntos específicos en una superficie. Estos puntos se traducen en coordenadas espaciales (X, Y, Z) que permiten comparar las dimensiones medidas con los valores nominales del plano CAD.
Existen varios tipos de CMM: de puente, de brazo horizontal, tipo pórtico o móviles, y pueden funcionar por contacto (con sondas táctiles) o sin contacto (por láser o visión óptica). Un ejemplo concreto es la Aberlink Axiom Too, una CMM de tipo puente, ideal para talleres que buscan una solución rápida, precisa y fácil de usar. Para piezas más grandes o inspecciones más automatizadas, la Aberlink Zenith 3 ofrece un rango de medición más amplio sin perder precisión.
El funcionamiento de una CMM parte de un principio sencillo pero potente: medir con gran precisión utilizando coordenadas espaciales tridimensionales. Gracias a su diseño robusto y su capacidad para automatizar mediciones complejas, se ha convertido en una herramienta indispensable en sectores como la automoción, aeroespacial, fabricación de moldes, electrónica de precisión y maquinaria industrial.
Ventajas de una máquina de medición por coordenadas frente a otros métodos
Una de las principales ventajas de utilizar una CMM es la precisión extrema que ofrece. Frente a instrumentos tradicionales como calibres, micrómetros o comparadores ópticos, una CMM puede medir características geométricas complejas con incertidumbres mínimas, incluso en el orden de los micrones. Por ejemplo, una Aberlink Axiom Too CNC puede alcanzar una precisión de ±2 micras, lo que la hace ideal para inspecciones exigentes en componentes mecánicos.

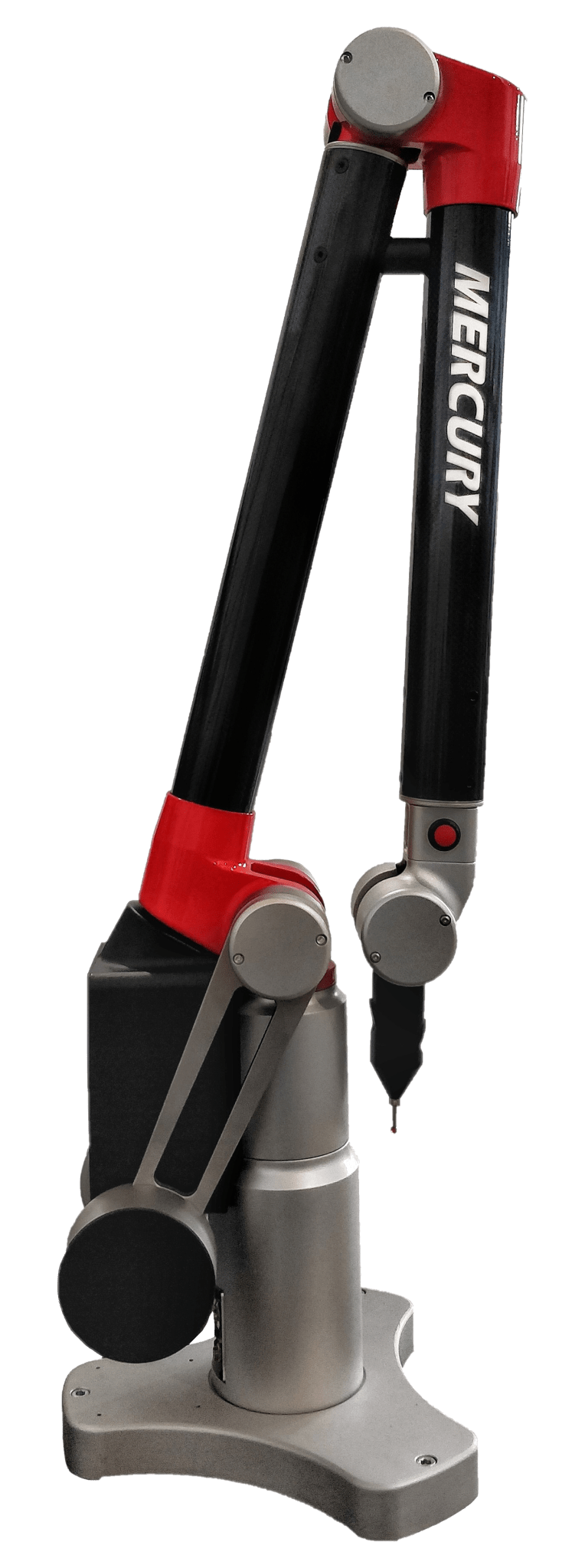

Otro punto fuerte de las CMM es la versatilidad. Con una sola máquina, se pueden realizar múltiples tipos de mediciones: longitudes, diámetros, paralelismos, perpendicularidades, planitudes, circularidades y más. Además, hay soluciones portátiles como los brazos de medición SPACE (por ejemplo, el SPACE Plus o el SPACE Plus Laser) que permiten llevar la medición directamente al entorno de producción, facilitando inspecciones en piezas grandes, pesadas o instaladas en máquina. Estos brazos permiten medir por contacto y, en algunos modelos, escanear superficies con láser para generar nubes de puntos 3D.
Por último, una CMM destaca por su capacidad de generar informes detallados y trazables. Las máquinas de Aberlink incluyen software intuitivo y potente que genera informes personalizables con gráficos, tablas y comparaciones contra el modelo CAD. Los brazos SPACE, por su parte, son compatibles con software como PolyWorks o Verisurf, lo que permite integrarlos en entornos de trabajo con altos requerimientos de trazabilidad.
¿Cómo saber si una CMM es adecuada para mi aplicación?
Determinar si una máquina de medición por coordenadas es adecuada para una aplicación específica depende de varios factores. En primer lugar, es necesario evaluar la complejidad geométrica de las piezas. Si tu empresa fabrica o inspecciona componentes con múltiples superficies, geometrías irregulares o tolerancias críticas, una CMM como la Aberlink Horizon puede ser la solución ideal gracias a su estructura de gran rigidez, velocidad y precisión. Para geometrías más sencillas o cuando se necesita movilidad, un brazo SPACE puede cubrir perfectamente las necesidades.
Otro factor clave es el volumen de piezas y frecuencia de medición. Las CMM fijas como la Axiom Too CNC son excelentes para tareas repetitivas, ya que permiten programar ciclos automáticos con alta repetibilidad. Por su parte, los brazos SPACE son perfectos para talleres donde la flexibilidad y el acceso rápido a distintas ubicaciones de una pieza son más importantes que la automatización.
También es importante considerar la inversión inicial y el retorno de inversión (ROI). Aunque las CMM tienen un coste más elevado en comparación con herramientas básicas, su capacidad de reducir errores, acelerar la inspección y garantizar la calidad puede compensar la inversión rápidamente. En casos donde el presupuesto es limitado pero se requiere precisión, Aberlink ofrece modelos competitivos en coste y prestaciones. Alternativamente, los brazos SPACE representan una opción más económica y flexible para inspecciones móviles y verificaciones rápidas.
Siguientes pasos para seguir aprendiendo sobre el tema
- ¿Qué tipos de CMM existen y cuáles son sus aplicaciones más comunes?
- Comparativa entre medición por contacto y medición óptica en CMM y brazos articulados.
- Software incluido en las CMM Aberlink: características, ventajas y facilidad de uso.
- Ventajas del escaneo 3D con brazos SPACE Plus Laser frente a la medición táctil.
- Curso básico sobre interpretación de planos y tolerancias geométricas (GD&T).
- Cómo calcular la incertidumbre de medición en CMM y brazos articulados.
- Requisitos del entorno (temperatura, vibración, limpieza) para una medición precisa.
- Casos de éxito en la industria con equipos Aberlink y SPACE.
Temas relacionados con las máquinas de medición por coordenadas
- Metrología industrial
- Control de calidad dimensional
- Tolerancias geométricas (GD&T)
- Brazo de medición 3D portátil
- Escaneo 3D e ingeniería inversa
- Calibración de instrumentos de medición
- Automatización de inspecciones
- Normas ISO para control de calidad
- Software de análisis metrológico
- Equipos de visión artificial para inspección
Si te preguntas si una CMM puede ser la mejor opción para tu empresa, considera las ventajas que ofrecen equipos como las Aberlink Axiom Too, Horizon o los brazos de medición SPACE Plus. Analizar tus necesidades actuales y futuras, la complejidad de tus piezas y el volumen de inspección te permitirá elegir la solución más adecuada, eficiente y rentable para tus procesos de medición.
