El campo de las máquinas de medición de coordenadas (MMC) ha sido testigo de poca innovación en conceptos estructurales desde sus inicios, con configuraciones cartesianas tradicionales como diseños de puentes, pórticos y voladizos dominando el paisaje. Estas configuraciones han servido bien a la industria, ofreciendo precisión y confiabilidad durante décadas. Sin embargo,
A medida que evolucionan las demandas de la fabricación moderna, también deben hacerlo las herramientas que la respaldan. Reconociendo esto, Aberlink ha presentado la CMM de configuración EXTOL Delta, una solución innovadora que aborda la creciente necesidad de sistemas de medición de taller rentables, eficientes en espacio y de alto rendimiento.
Comprender la configuración delta

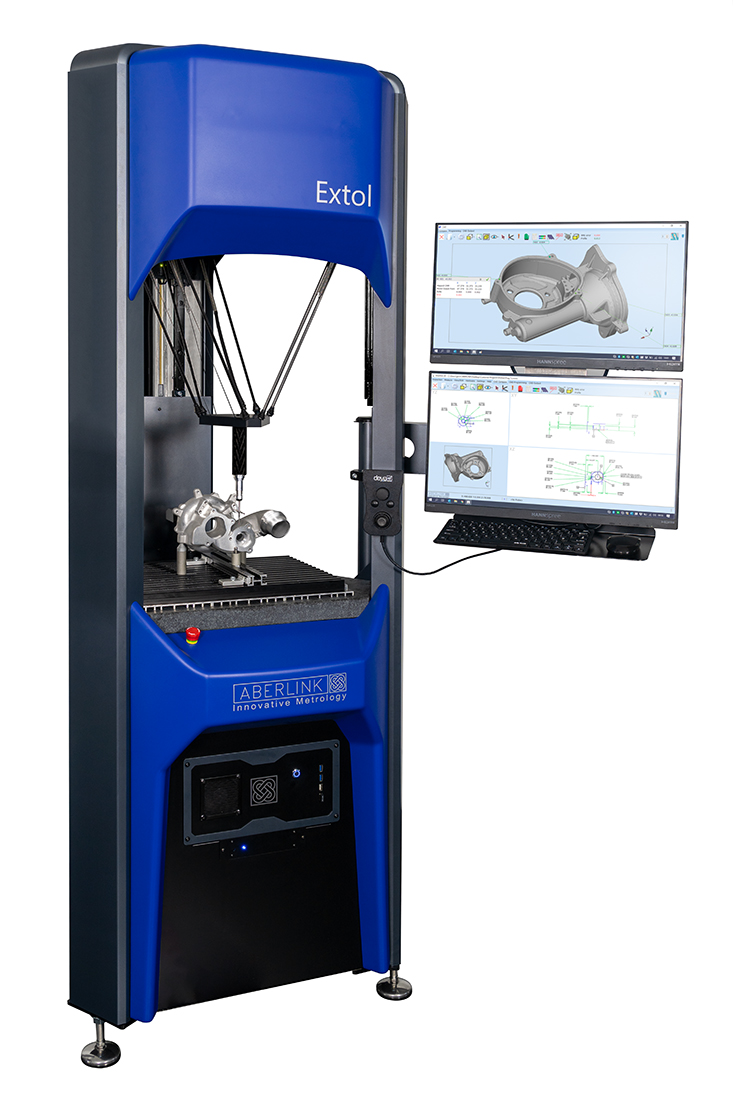

En esencia, el diseño de la CMM EXTOL Delta se aparta de las configuraciones convencionales al utilizar una estructura cinemática paralela. Este diseño implica tres actuadores lineales independientes que trabajan en conjunto para manipular la sonda de medición con alta precisión. El resultado es una máquina compacta y versátil con un tamaño reducido, lo que la hace especialmente adecuada para entornos de taller donde el espacio suele ser limitado.
En los últimos años, la estructura Delta ha tenido un impacto significativo en otras áreas de fabricación avanzada debido a sus características de diseño únicas y alta eficiencia, y las estructuras se utilizan principalmente en robótica avanzada, sistemas de ensamblaje electrónico automatizado e impresión 3D que ofrecen ventajas en precisión, velocidad y adaptabilidad.
La CMM EXTOL Delta de Aberlink incorpora tecnología de vanguardia para ofrecer una eficiencia y precisión incomparables en el campo de la metrología de coordenadas. Al aprovechar los avances en materiales, sistemas de control y mapeo avanzado de errores de software de la estructura mediante la captura de todos los parámetros de geometría de la máquina, la configuración Delta logra una estabilidad térmica, repetibilidad y precisión excepcionales, incluso en condiciones de fabricación difíciles. Estas innovaciones la posicionan como una fuerza disruptiva en el mundo de la metrología. La precisión de medición volumétrica con una sonda de contacto TP20 de Renishaw es de 2,6 + L/250 µm, mientras que con una sonda de escaneo SP25 de Renishaw es de 2,3 + L/250 µm.
Eficiencia de espacio: Las configuraciones tradicionales de CMM requieren un espacio de planta significativo, lo que las hace menos ideales para configuraciones de fabricación donde cada metro cuadrado cuenta. El diseño compacto de la CMM Delta minimiza su espacio, lo que permite a los fabricantes integrar capacidades de medición precisas directamente en la producción. Esta proximidad al proceso de mecanizado reduce el tiempo y el esfuerzo necesarios para el transporte y la configuración de las piezas, lo que agiliza los flujos de trabajo y aumenta la eficiencia general. El modelo EXTOL 520 ofrece un volumen de medición XY de 520 x 520 mm con un espacio de 950 x 900 mm, mientras que el EXTOL 370, más pequeño, ofrece 370 x 370 mm con un espacio económico de 715 x 730.
Rentabilidad: Los fabricantes están bajo presión constante para optimizar los costos sin comprometer la calidad. La estructura mecánica simplificada de la CMM Delta reduce los gastos de fabricación y mantenimiento en comparación con las configuraciones de CMM tradicionales. Su asequibilidad hace que la metrología de alta calidad sea accesible para una gama más amplia de empresas, incluidas las pequeñas y medianas empresas que antes podían considerar que las CMM tenían un costo prohibitivo.
Robustez en entornos de taller: uno de los desafíos más importantes de implementar CMM en el taller es su susceptibilidad a factores ambientales como fluctuaciones de temperatura, vibraciones y contaminantes. El diseño de la CMM Delta mitiga estos problemas mediante una rigidez estructural mejorada y algoritmos avanzados de compensación térmica. Su capacidad para mantener la precisión en condiciones menos que ideales la convierte en una opción confiable para aplicaciones de medición en tiempo real en entornos de fabricación dinámicos. Los cojinetes lineales mecánicos de la máquina EXTOL y las escalas del codificador, montados verticalmente sobre el volumen de medición, están alejados de la posible contaminación por suciedad y fluidos de corte, lo que hace que el diseño sea intrínsecamente adecuado para el taller.
Velocidad y agilidad: la estructura cinemática paralela de la CMM Delta permite movimientos más rápidos y ágiles en comparación con las configuraciones tradicionales. Esta velocidad se traduce en ciclos de medición más rápidos, lo que permite a los fabricantes mantener el ritmo de las altas tasas de producción. La agilidad de la Delta, en particular cuando se utilizan sondas de escaneo analógicas, también facilita la medición de geometrías y características complejas, lo que la convierte en una herramienta versátil para una amplia gama de aplicaciones.
Integración con la automatización: a medida que las industrias adoptan cada vez más la automatización y los principios de la Industria 4.0, la necesidad de soluciones de medición perfectamente integradas se vuelve crítica. El diseño compacto y las características de conectividad avanzadas de la CMM Delta la convierten en una candidata ideal para la integración con sistemas robóticos y líneas de producción automatizadas. Su compatibilidad con las plataformas de gestión de datos modernas garantiza que los resultados de las mediciones se puedan incorporar fácilmente a los flujos de trabajo digitales, lo que respalda los procesos de fabricación de circuito cerrado.
Impulsando la tendencia hacia el mecanizado de circuito cerrado
El mecanizado de circuito cerrado representa un enfoque transformador de la fabricación, en el que se utilizan datos en tiempo real de los sistemas de medición para informar y ajustar dinámicamente las operaciones de mecanizado. Este circuito de retroalimentación minimiza los errores, reduce el desperdicio y garantiza una calidad constante. La CMM EXTOL Delta de Aberlink está en una posición única para acelerar la adopción de esta metodología gracias a su diseño y sus capacidades innovadores.
Capacidades de retroalimentación mejoradas: la capacidad de la CMM Delta para proporcionar mediciones rápidas y precisas la convierte en un componente invaluable de los sistemas de circuito cerrado. Al proporcionar datos en tiempo real sobre las dimensiones y tolerancias de las piezas, EXTOL permite a los fabricantes identificar desviaciones de inmediato e implementar acciones correctivas antes de que se propaguen los defectos.
Integración simplificada: las máquinas CMM tradicionales suelen plantear desafíos en lo que respecta a la integración con centros de mecanizado debido a su tamaño y complejidad. El tamaño compacto y la configuración sencilla de la CMM Delta facilitan su implementación cerca de las operaciones de mecanizado. Esta facilidad de integración reduce las barreras de entrada para los fabricantes que buscan adoptar el mecanizado de circuito cerrado.
Apoyo a la fabricación inteligente: Delta CMM se alinea con la tendencia más amplia hacia la fabricación inteligente al ofrecer conectividad avanzada y funciones de gestión de datos. Su capacidad de comunicarse con otros sistemas en el ecosistema de fabricación garantiza que los datos de medición se utilicen de manera eficaz, impulsando la mejora continua y la excelencia operativa.
Mirando hacia el futuro: el impacto de la configuración delta
La CMM EXTOL Delta de Aberlink representa más que un producto nuevo: significa un cambio en la forma en que los fabricantes abordan la medición y el control de calidad. Al abordar desafíos de larga data como el costo, el espacio y la solidez ambiental, la configuración Delta tiene el potencial de democratizar el acceso a herramientas de metrología de alta calidad.
A medida que más fabricantes adopten la CMM Delta y la integren en sistemas de circuito cerrado, los beneficios se extenderán más allá de las empresas individuales a la industria en su conjunto. La reducción de los desechos, la mejora de la eficiencia y la mejora de la calidad del producto contribuirán a un panorama de fabricación más sostenible y competitivo.
El CMM digno de un rey
La introducción de la CMM EXTOL Delta de Aberlink marca un punto de inflexión en la evolución de las máquinas de medición por coordenadas. Su diseño innovador y sus impresionantes capacidades abordan las necesidades de la fabricación moderna y, al mismo tiempo, allanan el camino para una adopción más amplia del mecanizado de circuito cerrado. Al ofrecer soluciones de medición rentables, eficientes y confiables, la CMM Delta está preparada para redefinir los estándares de la industria e impulsar la próxima ola de innovación en metrología. Aberlink fue distinguida con el Premio King’s Award a la Innovación del Reino Unido en 2024 en reconocimiento a la destacada innovación en diseño y mapeo de errores de la CMM Extol.
