Medición de gran precisión y asequible.

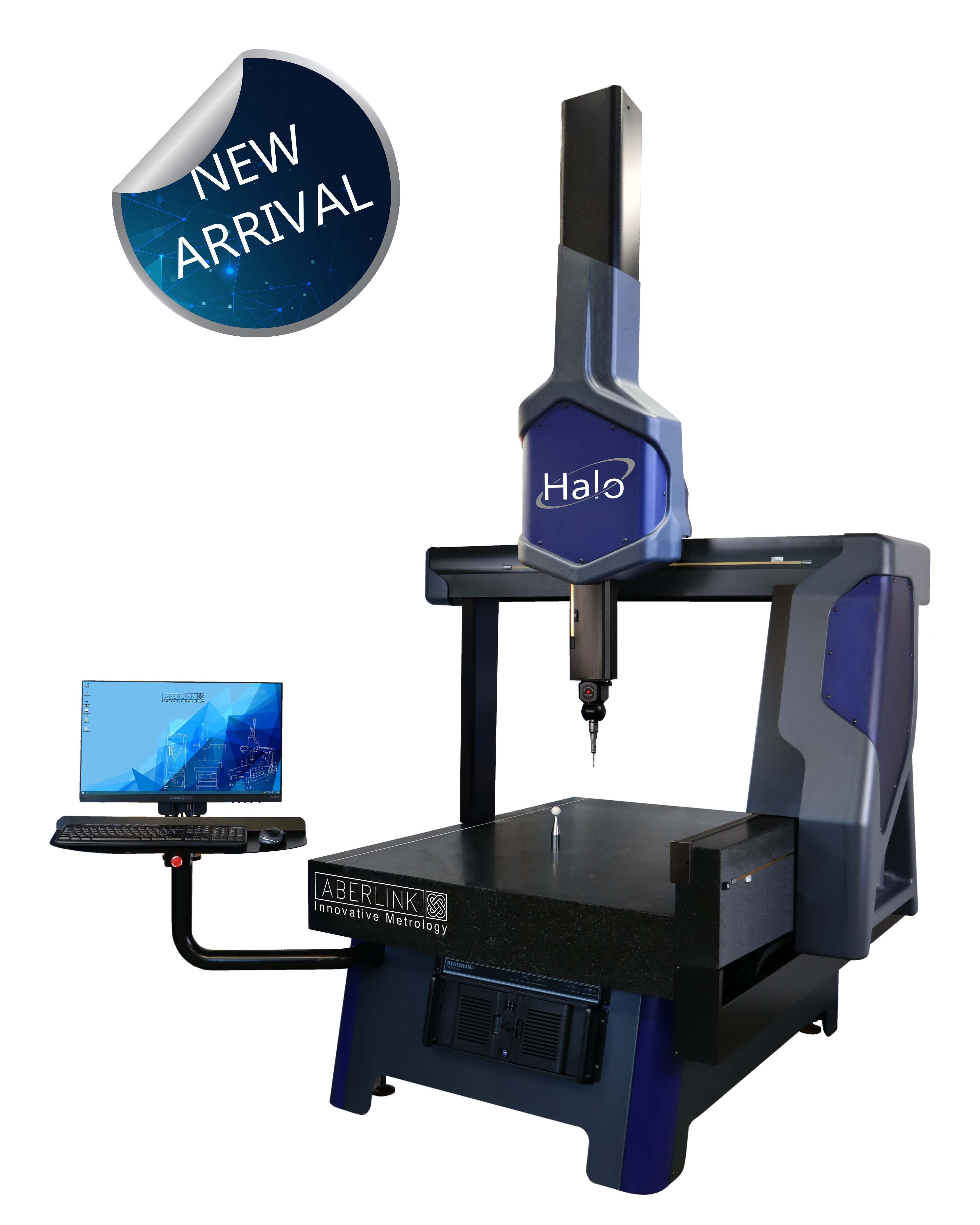

La máquina de medición por coordenadas CNC Halo tiene el mismo diseño estructural que nuestra MMC (Máquina de medición por coordenadas) más precisa, la Horizon.
Al utilizar un sistema de transmisión por correa para el movimiento del eje XYZ, la MMC Halo es la máquina de medición por coordenadas de tamaño mediano perfecta para usar en un departamento de inspección o en el taller. El precio también es extremadamente competitivo en comparación con otras marcas internacionales de MMC.
Alto rendimiento, alta precisión.
La Máquina de medición por coordenadas CNC Halo es una máquina destacada con un movimiento rápido y suave, ideal para el escaneo por contacto y con una precisión de primer término mejor que 1,8 micrones.
Fiabilidad sin igual
El sistema de transmisión por correa de la máquina MMCHalo ha sido diseñado para proporcionar un movimiento de la máquina perfectamente uniforme y ofrece una fiabilidad y durabilidad inigualables.
Características:
- Mesa de granito macizo con gran capacidad de carga.
- Mapeo de errores láser de última generación para una precisión superior
- Movimiento suave ideal para escaneo de contacto.

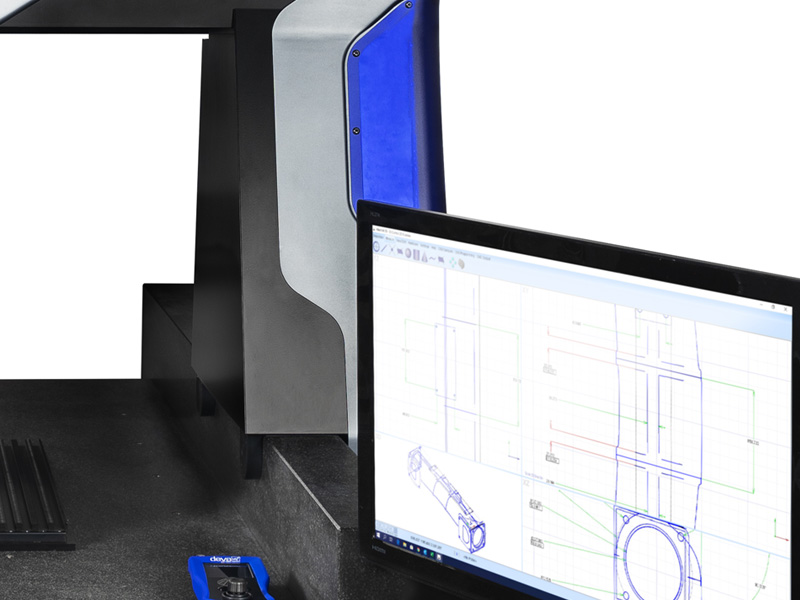

- El revolucionario software de medición fácil de usar de Aberlink
- La curva de aprendizaje más corta de cualquier sistema equivalente: 1 día sin experiencia previa en MMC (Máquina de medición por coordenadas)
- Elección de cuatro opciones de viaje XYZ diferentes
- Adecuado para el entorno del taller.
- Joystick industrial suministrado de serie
- Soporte de cambio de aguja gratuito con cada actualización del cabezal de sonda motorizado
Paquete
- Software de medición 3D Aberlink para inspección de características mediante sonda táctil
- Controlador basado en Windows, tarjeta controladora de máquina y periféricos
- Banco de trabajo de acero con brazo de monitor fijo o armario de control
- Cabezal de sonda de indexación manual o sonda integrada Renishaw TP8
- Kit de puntas de sonda Aberlink
- Kit de recalificación de esfera Aberlink de Ø19 mm
- Curso de formación para usuarios (hasta 4 alumnos) y manual de usuario del software
- 12 meses de garantía total en piezas y mano de obra
- Soporte técnico telefónico.
Opciones:
- Opciones de la máquina
- Unidad de interfaz de automatización
- Sistema de cámara CCD
- Luz de fondo colimada
- Compensación automática de temperatura
- Kit de fijación
- Software de comparación CAD
- Programación desde software CAD
- Monitor dual
- Opciones de sondas comunes
- RTP20
- PH10T (con TP20, TP200)
- PH10M (con SP25)
- PH6M (con SP25)

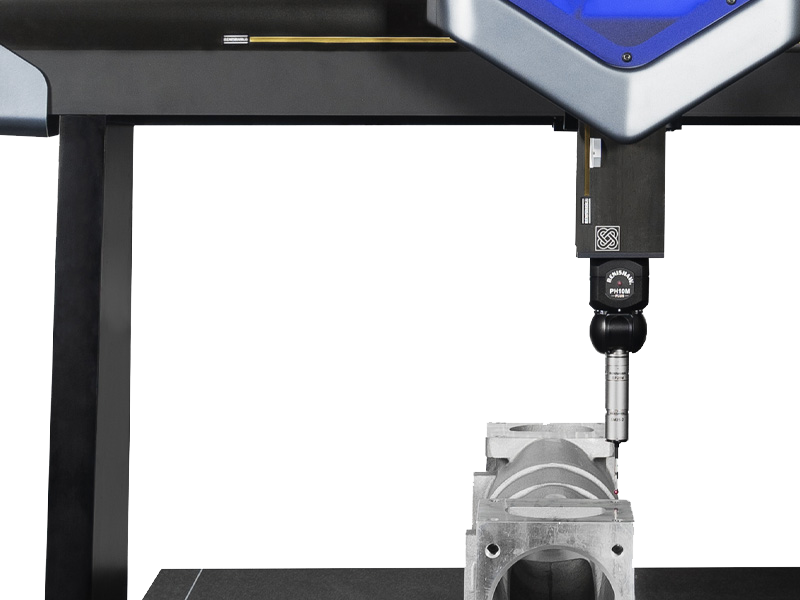

El Halo se puede suministrar con cualquier sonda de activación por contacto y cabezal de sonda de Renishaw. Para obtener más ayuda para seleccionar la sonda adecuada, consulte nuestra tabla de comparación de cabezales de sonda .
Especificaciones técnicas:
| Recorrido del eje (mm) Halo | X800Y1000 , 1600Z600 |
| Tamaño total (mm) Halo | X1403 Y1530 , 2130 Z2503 |
| Recorrido del eje (mm) Halo L | X1000 Y1200 , 2000 Z800 |
| Tamaño total (mm) Halo L | X 1603 Y 1830, 2630 Z 2987, 3037 |
| Movimiento | Control numérico |
| Estructura | Puente |
| Adecuado para | Sala de inspección/sala de producción |
| Tipo de unidad | Transmisión por correa |
| *Precisión volumétrica | TP20 (2,1 + L/250) µm TP200 (2,0 + L/250) µm SP25M (1,8 + L/250) µm |
| Resolución de escala | 0,1 µm |
| **Rango de temperatura óptimo | 18-22°C |
| Rango de temperatura de funcionamiento | 5-45°C |
| Construcción de mesa | Granito macizo |
| Capacidad de carga de la mesa | 1000 kilos |
| Vector de velocidad máxima | 1000 mm/seg |
| Vector de aceleración máxima | 1000 mm/seg² |
| Aire requerido | Sí |
| Consumo de aire | 100 l/min (3,53 cfm) |
| Presión de aire requerida | 7 bares (100 psi) |
| Soporte para cámaras Aberlink | Sí |
*Error máximo permisible MPE E dentro de los límites térmicos definidos para el rango de temperatura óptimo. **Límites térmicos ambientales de instalación: Tasa de cambio <1 °C/h y <2 °C/24 h. Gradiente de temperatura <1 °C/m
